Kvalifikace WPQR dle ISO 15614-1 až 14

Použité zkratky a související normy:

pWPS: Předběžný postup svařování. Preliminery WPS

WPS: Specifikace svařovacího postupu. Welding procedure specifikacion

WPQR: Kvalifikace postupu svařování.Welding procedure qualification report

Svářečský dozor: Pracovník výrobce (i externí), kvalifikovaný podle EN ISO 14 731

Zkušební orgán: Subjekt akreditovaný ČIA o.p.s. k provádění inspekčních činnosti

Inspektor: Kvalifikovaný pracovník Inspekčního orgánu

ISO 15 607: Stanovení a kvalifikace postupů svařování kovových materiálů.

ISO 15 609-1 až 6: Stanovení a kvalifikace postupů svařování kovových materiálů.

ISO 15 614-1 až 14: Stanovení a kvalifikace postupů svařování kovových materiálů.

ISO 14 731: Svářečský dozor. Úkoly a odpovědnosti.

ISO/TR 15 608: Základní svařované materiály

Postup při kvalifikaci WPQR:

I. Zpracování - pWPS:

Na základě výrobních požadavků a potřeb výrobce (druh svaru, tloušťka a druh svařovaného materiálu, metoda a poloha svařování, atd.) navrhne a zpracuje svářečský dozor předběžné postupy svařování – pWPS, které je vhodné předem konzultovat s naším inspektorem.

II. Příprava vzorků:

Příprava plechů (velikost a počet desek)
BW 350 x 150 mm - 2 ks <<< FW 350 x 150 mm - 2 ks <<< Trubka dl. 150 mm - 2 ks

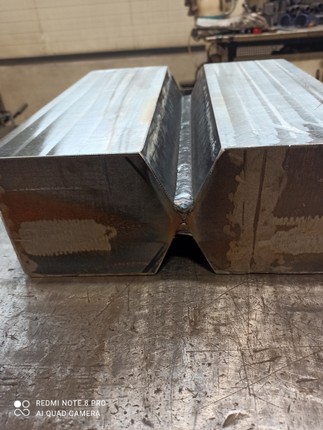

Příprava úkosů u BW svarů podle ISO 9692-1

III. Příprava dokumentace:

* Atest k základnímu materiálu, Atest k přídavnému materiálu,
* Kalibrace svářečky pokud má digitální ukazatele (A a V),
* Nejsou-li digitální, je vhodné mít k dispozici kalibrovaný klešťový ampérmetr.

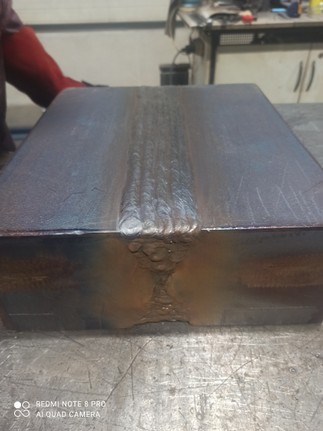

IV. Svaření zkušebních vzorků:

Po splnění výše uvedených požadavků, lze přistoupit k svaření vzorků. Doporučujeme připravit pro každou WPQR raději dvě sady vzorků (pro případ vzniku vady). Inspektor přijede na místo svařování, kde pod jeho dohledem a za přítomnosti svářečského dozoru svaří svářeč vzorky. V průběhu svařování inspektor zaznamená potřebné údaje (A, V, čas, teplota atd.)

V. Převzetí vzorků:

Inspektor převezme svařené vzorky a zajistí jejich posouzení NDT zkoušky nedestruktivní (vizuální, penetrační, magnetické, prozáření, ultrazvukem a pokud vzorek všem NDT zkouškám vyhovuje, provedou se mechanické zkoušky v rozsahu podle požadavku příslušné normy (makroskopické, tahové, ohybové, vrubové houževnatosti, tvrdosti atd.)

VI. Protokol WPQR:

Na základě kladných výsledků nedestruktivních a destruktivních zkoušek, vydá zkušební orgán Inspekční certifikát WPQR a předá jej výrobci.

Postup při kvalifikaci WPQR:

Nabízíme provedení: zákaznických auditů, inspekcí a zkoušek při svařování a výrobě konstrukcí.
