NDT zkoušky - metody VT+PT
VT: ČSN EN ISO 17637: Nedestruktivní zkoušení svarů – Vizuální kontrola
Vizuální kontrola je základní a nejstarší nedestruktivní metoda pro zjišťování povrchových vad výrobků, svarů, součástí a pro posouzení stavu jednotlivých dílů různých zařízení. Vizuální kontrola by měla vždy předcházet jiné nedestruktivní metodě, protože může odhalit vady, které mohou bránit správnému provedení či vyhodnocení výsledků jiné nedestruktivní metody. Pro kvalitní provedení vizuální kontroly je nutno znát konstrukci kontrolovaného zařízení, technologii výroby kontrolovaného výrobku, druhy vad a jejich příčiny vzniku. Kvalita vizuální kontroly se opírá o dlouholeté zkušenosti pracovníka provádějícího tuto kontrolu.
Vizuální zkoušky provádí inspektor VT, kvalifikovaný podle EN ISO 9712, stupeň 2:
* vizuální zkoušky provádíme jak ve vlastních prostorech tak i přímo u zákazníků.
* vyhodnocení vizuální kontroly dle norem ISO 5817, 10042, výsledek je zaznamenán do Protokolu.

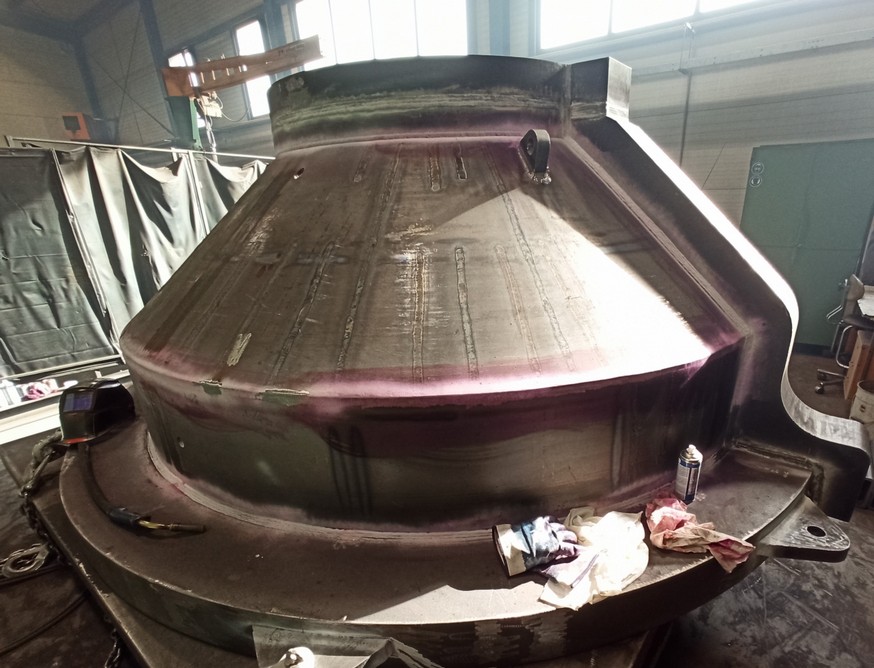

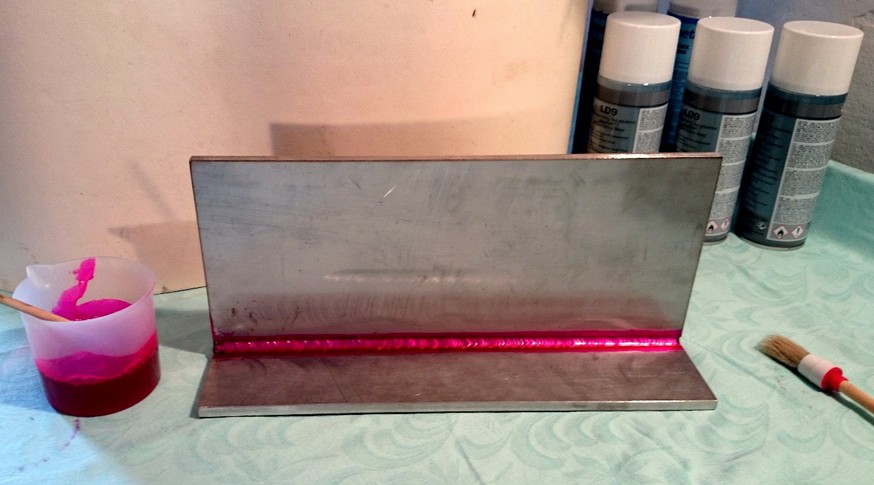

PT: ČSN EN ISO 3452-1 Nedestruktivní zkoušení – Kapilární zkouška
Kapilární / penetreční metodou nedestruktivního zkoušení lze identifikovat pouze vady v povrchových vrstvách materiálu (např. póry, zápaly, studené spoje, trhliny - vše na povrchu svarů), může se využít i ke zkoušce těsnosti svarů. Tato metody je velmi citlivá na přípravu zkoušeného povrchu - povrch nutno před zkouškou dobře očistit od mechanických nečistot, okují, rzi, nátěru a odmastit.
ZÁKLADNÍ POUŽÍVANÉ NORMY
ČSN EN ISO 23277 NDT svarů - Kapilární zkouška- stupně přípustnosti
ČSN EN ISO 12706 Terminologie – Termíny
ČSN EN ISO 3452-3 NDT zkoušení – Kapilární zkouška – Část 2: Kontrolní měrky
ČSN EN ISO 3452-4 NDT zkoušení – Kapilární zkouška – Část 3: Vybavení
ČSN EN 1371-1 Slévárenství – Kontrola kapilární metodou – Část 1 : Odlitky
Kapilární zkoušky provádí inspektor PT, kvalifikovaný podle EN ISO 9712, stupeň 2:
* kapilární/penetrační zkoušky provádíme jak ve vlastních prostorech tak i přímo u zákazníků.* vyhodnocení penetrační zkoušky provádíme dle EN ISO 23277, výsledek je zaznamenán do Protokolu.
