NDT zkoušky - metody MT+UT
MT: ČSN EN ISO 17638: Nedestruktivní zkoušení svarů - magnetickou metodou práškovou
Magnetická prášková metoda je jednou z velmi rozšířených technik kontroly povrchů různých výrobků z magnetických materiálů.
![](images/NDT-MT--1-.jpg)
![](images/NDT-MT--2-.jpg)
![](images/NDT---MT--3-.jpg)
![](images/NDT-MT--1-.jpg)

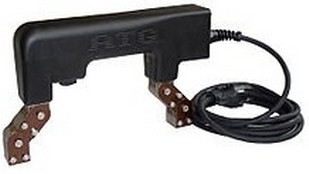

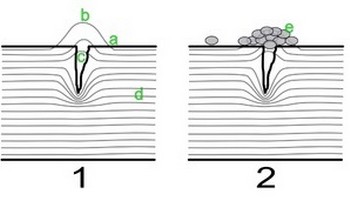

Zkouška magnetická prášková je zaměřena především na zjišťování vad materiálu komunikujících s povrchem. Magnetická metoda prášková podobně jako metoda penetrační slouží ke zviditelnění povrchových vad, avšak navíc umožňuje identifikovat necelistvosti nacházející se těsně pod povrchem. Zkoušené materiály musí být v každém případě magnetické - feromagnetické materiály! Naši vyškolení pracovníci se zabývají magnetizací za pomoci ručního elektromagnetu - JHA.
Základní používané normy
Magnetické zkoušky provádí inspektor MT, kvalifikovaný podle ISO 9712, stupeň 2:* ČSN EN ISO 23278 NDT – Zkoušení svarů magnetickou metodou práškovou – Stupně přípustnosti* ČSN EN ISO 9943-1 Zkoušení materiálů a výrobků magnetickou metodou práškovou - Obecné principy* ČSN EN ISO 9934-2 Zkoušení materiálů a výrobků magnetickou práškovou metodou - Zkušební prostředky* ČSN EN ISO 9934-3 Zkoušení materiálů a výrobků magnetickou práškovou metodou - Přístroje
* Magnetické zkoušky provádíme jak ve vlastních prostorech tak i přímo u zákazníků.* Vyhodnocení magnetické zkoušky dle normy ČSN EN ISO 23278, výsledek je zaznamenán do Protokolu.
UT: ČSN EN ISO 17640: Nedestruktivní zkoušení svarů – Zkoušení ultrazvukem

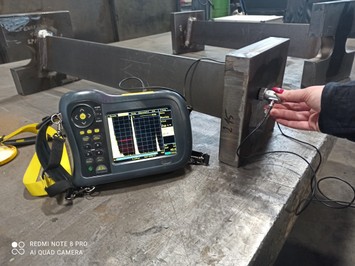

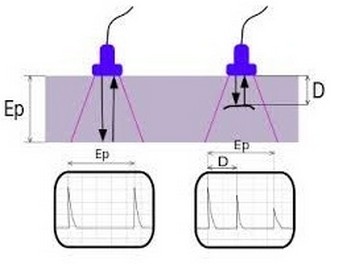

Zkoušení ultrazvukem patří mezi základní metody nedestruktivní kontroly materiálu. Tato zkouška využívá průchodu ultrazvukového vlnění – materiálem. Základem většiny měření je měření ultrazvukové energie, která projde materiálem či se naopak vrátí po odrazu od nějakého rozhraní zpět.
![](images/NDT-UT--4-.jpg)
![](images/NDT---UT--2-.jpg)
Zkouška ultrazvukem je zaměřena především na zjišťování plošných vad typu trhlin, studených spojů a zdvojenin, zjišťování tloušťky stěn a větších samostatných objemových vad materiálu. Při zkoušení jsou také zjišťovány a hodnoceny vady jak základního materiálu, tak svarových spojů.
ZÁKLADNÍ POUŽÍVANÉ NORMY
ČSN EN ISO 11666 NDT Zkouška ultrazvukem – Stupně přípustnostiUltrazvukové zkoušky provádí inspektor UT, kvalifikovaný podle ISO 9712, stupeň 2:ČSN EN 12223 Nedestruktivní zkoušení - Zkoušení ultrazvukemČSN EN ISO 17640 NDT svarů - Zkoušení svarových spojů ultrazvukemČSN EN ISO 11666 NDT svarů - Zkoušení svarových spojů ultrazvukem - Stupně přípustnostiČSN EN ISO 23279 NDT svarů - Zkoušení ultrazvukem - Posouzení charakteru indikací ve svarechČSN EN 10228-3 Nedestruktivní zkoušení ocelových výkovků
* Vyhodnocení ultrazvukové zkoušky dle druhu zkoušky a výše uvedených norem (např. ISO 11666).* Ultrazvukové zkoušky provádíme ve vlastních prostorech tak i přímo u zákazníků.* O provedených kontrolách je vypracován protokol dle kritérií zákazníka.
